Pourquoi faire une étude préalable?
Une étude d'éclairement, également appelée étude d'éclairage, est une analyse technique visant à déterminer la répartition et l'intensité de la lumière dans un espace donné. Voici quelques-unes des principales utilités d'une telle étude :
- Conformité aux normes : Elle permet de s'assurer que l'éclairage d'un espace respecte les normes et réglementations en vigueur (comme la norme européenne EN 12464-1 pour les lieux de travail), garantissant ainsi un niveau d'éclairement adéquat pour les activités prévues.
- Optimisation du confort visuel : L'étude aide à créer un environnement visuel confortable en évitant les zones trop sombres ou trop éclairées, réduisant ainsi la fatigue visuelle et améliorant la qualité de vie des occupants.
- Économie d'énergie : En analysant les besoins réels en éclairage, on peut optimiser l'utilisation de l'éclairage naturel et artificiel, ce qui permet de réduire la consommation énergétique. Cela peut inclure le choix de luminaires plus efficaces ou la mise en place de systèmes de contrôle automatisés.
- Sécurité : Un éclairage adéquat est crucial pour la sécurité, tant dans les espaces publics (rues, parkings) que privés (bureaux, entrepôts). Une bonne étude permet de minimiser les risques d'accidents en éliminant les zones d'ombre et en garantissant une visibilité suffisante.
- Valorisation esthétique : Pour certains projets, notamment dans l'architecture et le design d'intérieur, l'éclairage joue un rôle clé dans la mise en valeur des espaces. Une étude d'éclairement permet de concevoir un éclairage qui met en valeur les éléments architecturaux et décoratifs.
- Impact psychologique et productivité : L'éclairage influence le bien-être et la productivité des individus. Une étude d'éclairement peut aider à créer un environnement de travail qui stimule la concentration et réduit le stress.
Caractéristiques de conception
Une étude d'éclairement suit généralement plusieurs étapes, depuis la visite sur site ou l'analyse des plans, jusqu'à la modélisation et l'analyse à l'aide de logiciels spécialisés. Voici comment se déroule le processus :
1. Recueil des données initiales
a. Visite sur site :
- Observation du lieu : Le technicien ou l'ingénieur se rend sur le site pour observer les conditions réelles de l'environnement. Il examine la disposition des espaces, les matériaux des surfaces, les ouvertures pour la lumière naturelle, et tout autre facteur influençant l'éclairage.
- Prise de mesures : Des mesures précises sont prises, comme les dimensions des pièces, la hauteur des plafonds, et les caractéristiques des surfaces (réflexion, absorption).
- Inventaire des équipements existants : On recense les sources lumineuses existantes, leur type, puissance, et emplacement.
- Identification des besoins spécifiques : On discute avec les utilisateurs ou les responsables pour comprendre les exigences particulières en termes d'éclairage (par exemple, pour des zones de travail, des espaces de détente, ou des vitrines).
b. Utilisation des plans :
Si la visite sur site n'est pas possible ou complémentaire, les plans architecturaux sont utilisés pour extraire les informations nécessaires.
- Analyse des plans : Les plans sont étudiés pour comprendre la disposition des espaces, l'emplacement des fenêtres, portes, et les dimensions des pièces.
- Repérage des zones clés : On identifie les zones critiques nécessitant une attention particulière, comme les zones de travail, les circulations, ou les espaces de repos.
2. Définition des objectifs d’éclairage
À partir des données recueillies, les objectifs d’éclairage sont définis :
- Niveaux d’éclairement : Fixation des niveaux d’éclairement nécessaires en fonction des normes et des besoins (ex. : 300 lux pour un bureau, 500 lux pour une salle de classe).
- Uniformité : Détermination du degré d’uniformité de l’éclairage nécessaire pour éviter les zones trop sombres ou trop lumineuses.
- Température de couleur : Choix de la température de couleur en fonction de l’ambiance souhaitée (chaud, neutre, froid).
- Contrôle de l’éblouissement : Prise en compte des éléments pour réduire l’éblouissement, comme l’orientation des luminaires ou l’utilisation de dispositifs anti-éblouissement.
3. Modélisation avec des logiciels spécialisés
Une fois les données collectées et les objectifs définis, la phase de modélisation commence :
a. Choix du logiciel :
- Les logiciels couramment utilisés pour les études d'éclairement sont Dialux, Relux, AGi32, ou Calculux. Ils permettent de créer des simulations 3D de l’éclairage d’un espace.

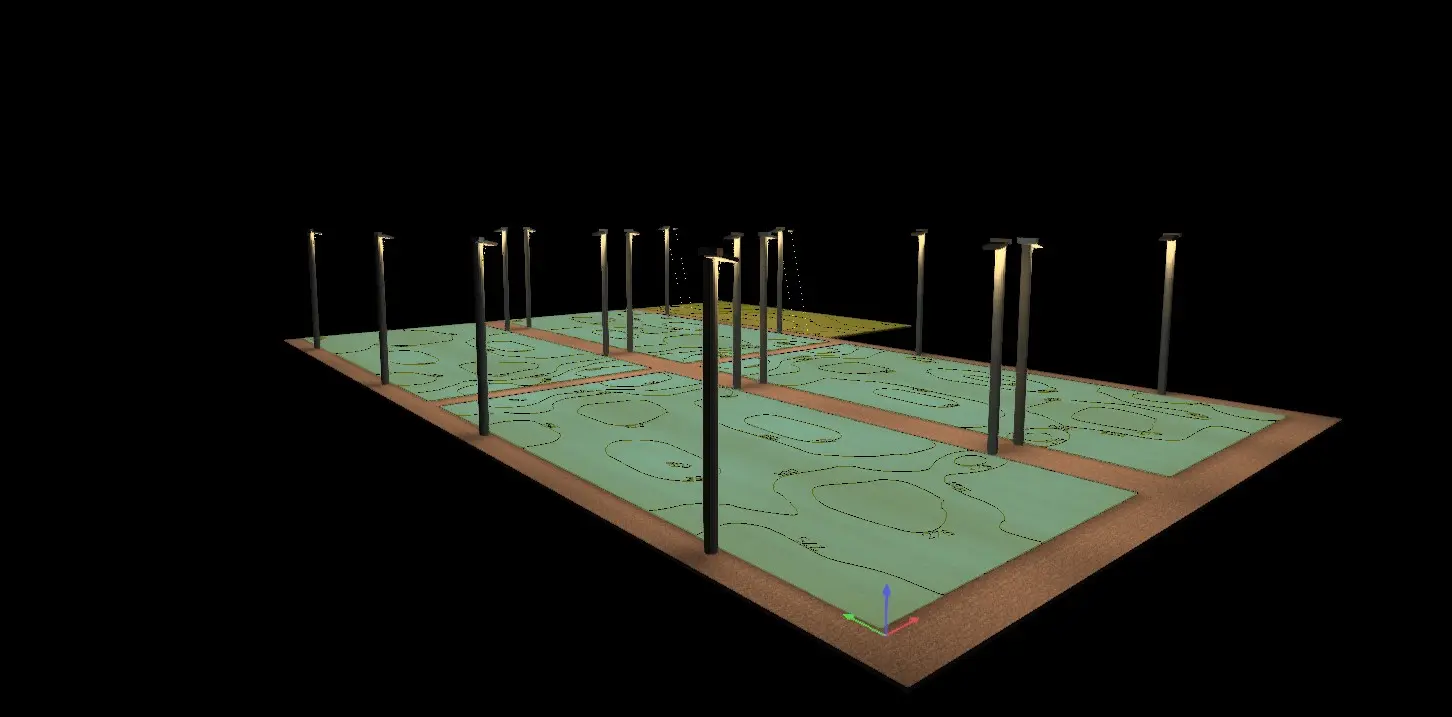

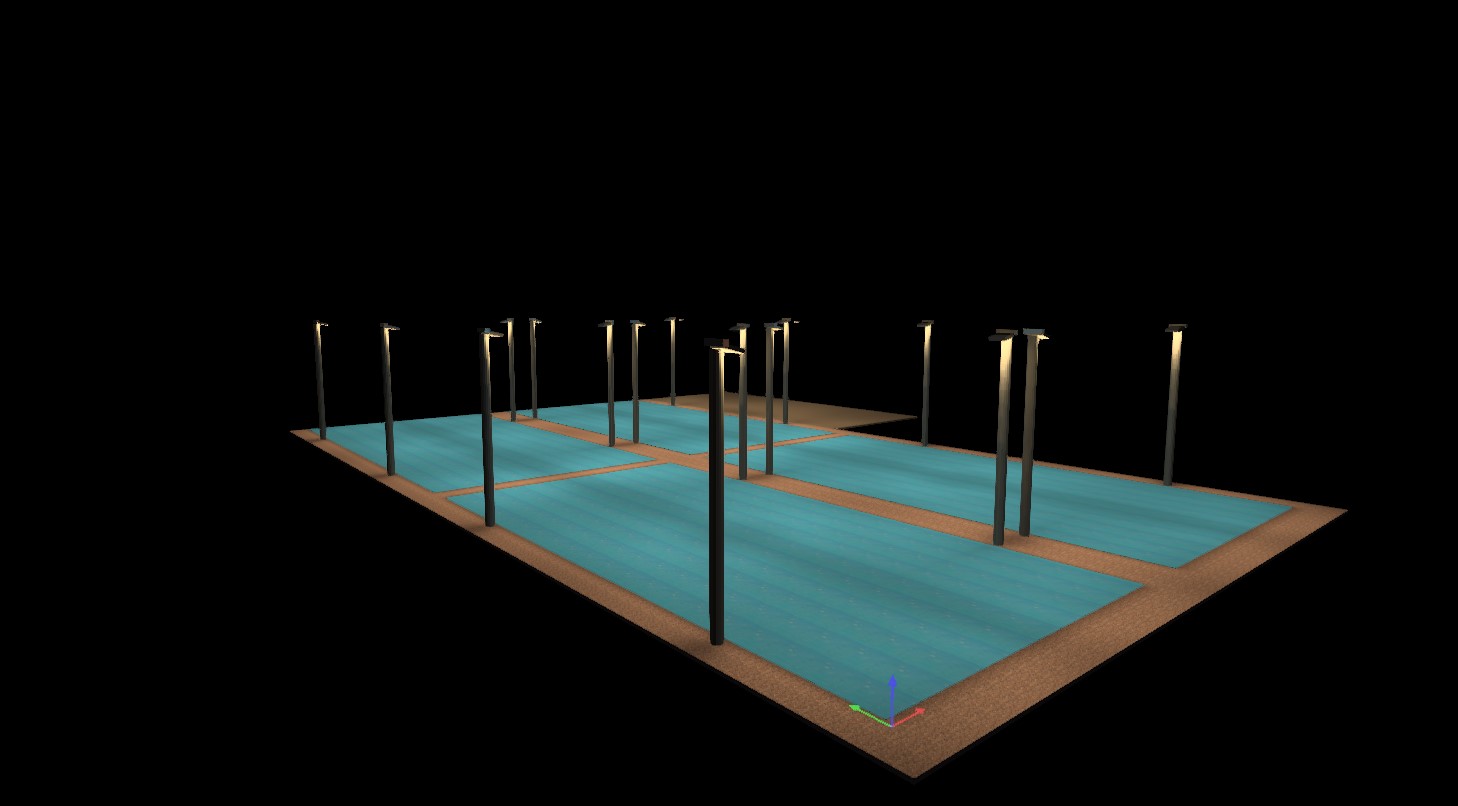

b. Création du modèle 3D :
- Reproduction du site : Le lieu ou le bâtiment est modélisé en 3D, en intégrant les dimensions exactes, les matériaux des surfaces, et les ouvertures.
- Placement des sources lumineuses : Les luminaires existants ou prévus sont placés dans le modèle en fonction de leur position réelle ou projetée.
c. Simulation de l'éclairage :

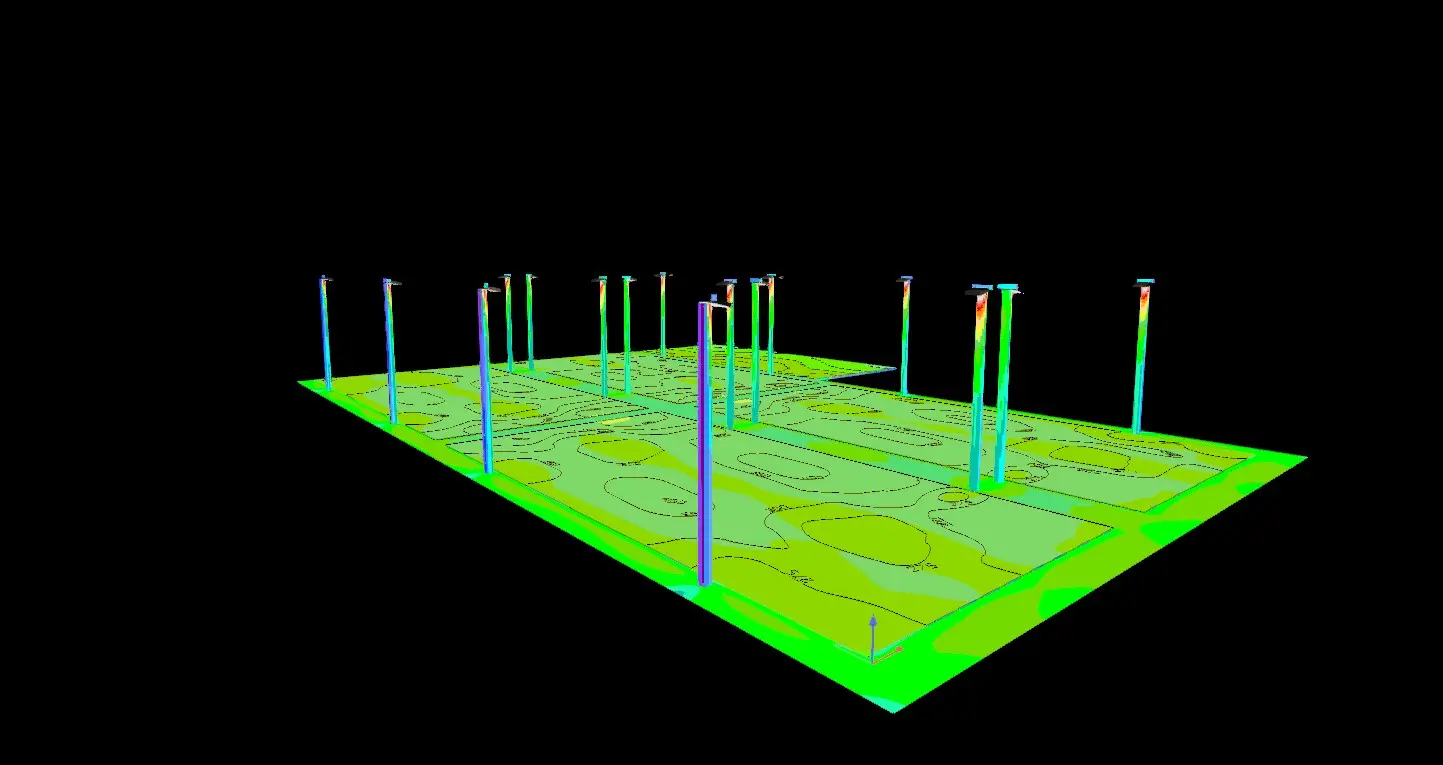

- Lancement des calculs : Le logiciel simule la répartition de la lumière en prenant en compte les propriétés des sources lumineuses, la réflexion des surfaces, et les ombres.
- Analyse des résultats : Les résultats de la simulation incluent les niveaux d’éclairement (lux), l’uniformité, les zones d’ombre, et la distribution de la lumière. On peut aussi analyser l’éblouissement et d’autres facteurs de confort visuel.
d. Optimisation :
- Ajustements : Si les résultats ne répondent pas aux objectifs, des ajustements sont faits, comme le repositionnement des luminaires, le changement de type de lampes, ou l’ajout de sources lumineuses supplémentaires.
- Comparaison de scénarios : Plusieurs configurations peuvent être testées pour trouver la meilleure solution.
4. Rédaction du rapport d’éclairage
Une fois les simulations validées, un rapport est rédigé :
- Résumé des objectifs et des méthodes : Présentation des objectifs d’éclairage et des méthodes utilisées.

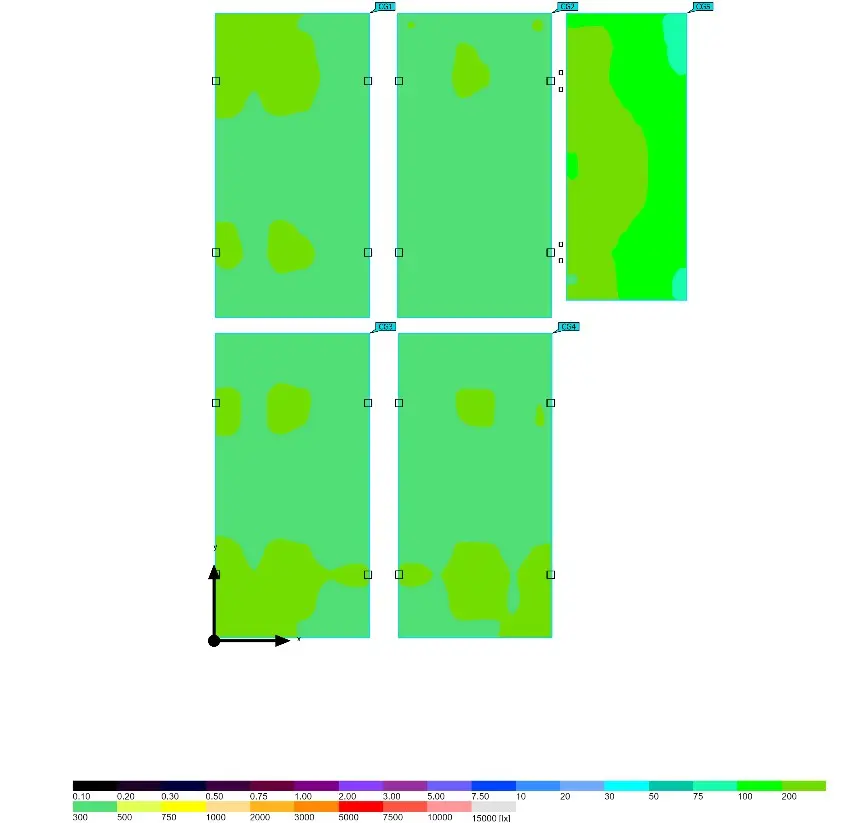

- Présentation des résultats : Inclusion des plans d’éclairement, des schémas de distribution de la lumière, et des valeurs calculées (lux, uniformité).
- Recommandations : Propositions de solutions pour atteindre les niveaux d’éclairage optimaux, accompagnées de suggestions sur le choix des équipements (types de luminaires, puissances, etc.).
- Justification des choix : Explication des choix techniques en fonction des résultats de la simulation et des exigences spécifiques.
5. Mise en œuvre et validation
- Implémentation : Les recommandations du rapport sont mises en œuvre sur le site, avec l'installation des luminaires, leur positionnement et réglage.
- Validation finale : Une fois l'installation terminée, une vérification sur site est effectuée pour s'assurer que l'éclairage réel correspond bien aux résultats de l'étude. Des ajustements peuvent encore être nécessaires à ce stade.
Ainsi, une étude d'éclairement est un processus méthodique qui combine observation, analyse technique, simulation informatique, et validation pour concevoir un éclairage optimal dans un espace donné.
